Nosso escopo de entrega de serviços inclui, mas não se limita a:

Tratamento de agua

PROCESSO

Fluxograma P&ID;
Lista de linhas;
Lista de instrumentos;
Lista de equipamentos;
Lista de válvulas;
Folha de dados de instrumentos;
Folha de dados de válvulas automáticas;

Tratamento de agua

CIVIL

Layout básico;
Guia civil: planta, cortes e cargas;
Projeto arquitetônico da edificação: Planta baixa de piso, Planta de cobertura e Cortes.

Tratamento de agua

ESTRUTURAL

Projeto de estruturas metálicas;
Lista de materiais de compras de estruturas metálicas;
Projeto estrutural da edificação, incluso fundação: Locação e detalhamento das fundações, Plantas de fôrmas e cortes estruturais, Detalhamento dos elementos estruturais, Detalhes construtivos, Lista de materiais, Memória de cálculo;
Projeto estrutural das bases e piso dos tanques: Plantas de fôrmas e cortes estruturais, Detalhamento dos elementos estruturais, Detalhes construtivos, Lista de materiais, Memória de cálculo.

Tratamento de agua

MECÂNICA

Rota básica de tubulação;
Projeto detalhado de tubulação;
Planta de tubulação com tag’s das linhas;
Lista de materiais de compra de tubulação;
Caderno de isométricos;
Detalhamentos de equipamentos;
Planta de posicionamento de equipamentos;
Lista de materiais para compras dos equipamentos;
Planta de suportes;
Caderno de suportes;
Lista de materiais de compras de suportes;
As built da obra.

Tratamento de agua

ELÉTRICA

Diagrama Elétrico, Folha de dados, Simbologia, Lista de materiais,
Lista de plaquetas, Plaquetas de dados técnicos, Diagrama Unifilar, Diagrama Trifilar, Externa, Diagrama Funcional,
Reservas, Entrada Digitais,
Entradas Analógicas, Saídas Digitais,
Acionamentos contatos,
Layout Painel Vista Interna,
Layout Painel Vista.

Tratamento de agua

3D BIM

Modelagem de maquete 3D;
Modelagem de tubulação em ambiente 3D;
Coordenação entre disciplinas no ambiente BIM;
Verificação de interferências (clash detection);
Visualização de construção em fases;
Relatórios de extração de quantitativos no BIM;
Animação de simulação construtiva.

Modelagem

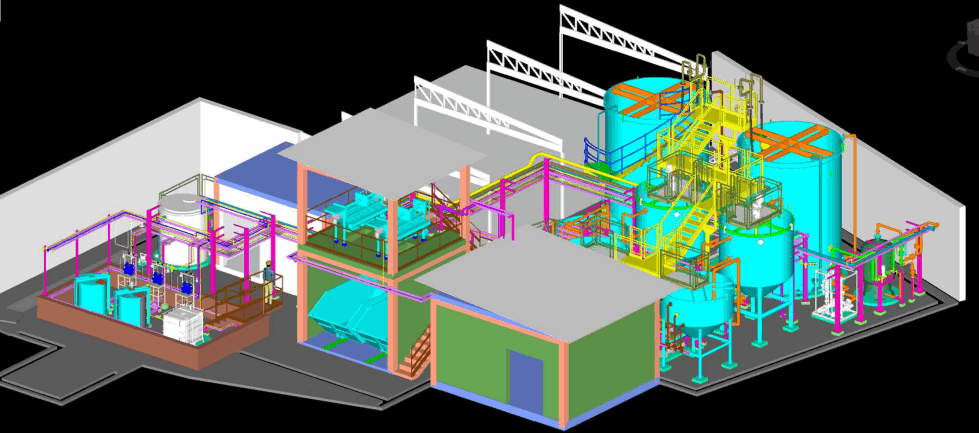

Início da modelagem da maquete 3D no software Auto Card - Estação de Tratamento de afluentes físico/químicos da empresa Ternium da cidade do Rio de Janeiro - RJ

Tratamento de agua

Modelagem

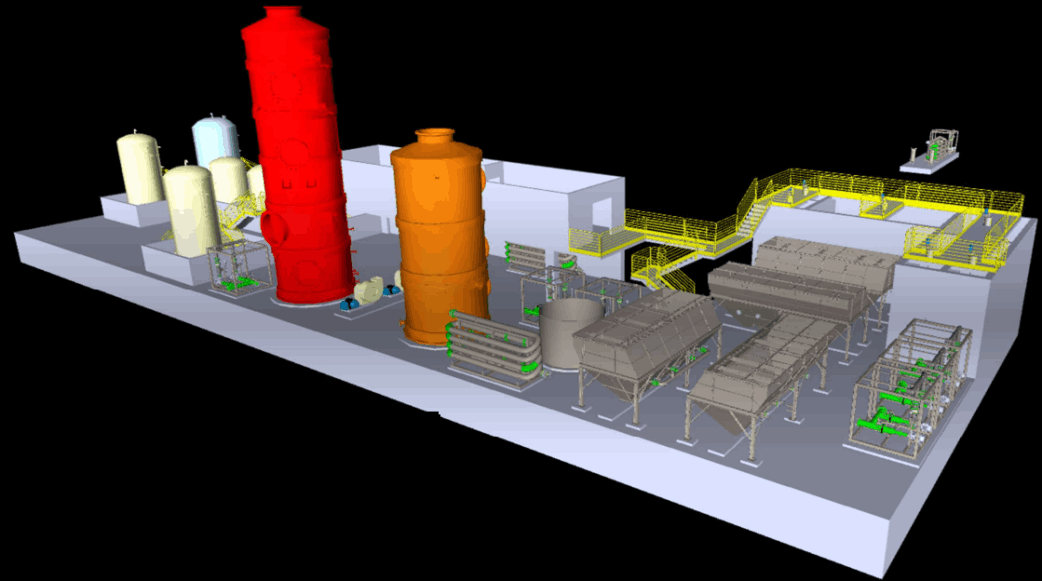

Modelagem da maquete 3D  no software Auto Card planta 3D - Estação de tratamento de afluentes biológica com polimento e reuso através de osmose reversa da empresa Pepsico da cidade de Sete Lagoas - MG

Tratamento de agua

Modelagem

Modelagem da maquete 3D no software Auto Card planta 3D - Estação de tratamento de afluentes biológica ( sistema por bartelada ) da empresa Honda na cidade de Manaus AM

Tratamento de agua

Modelagem

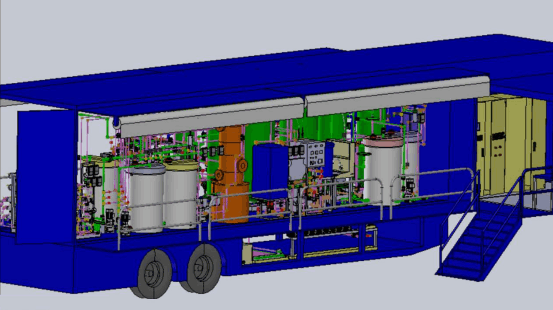

Modelagem da maquete 3D no software SolidWorks
